En el ámbito de la fabricación de alta precisión, la tecnología de mecanizado CNC constituye una piedra angular para la producción de componentes, encontrando una amplia aplicación en sectores como el aeroespacial, la fabricación de automóviles, la fabricación de moldes de precisión, los equipos inteligentes y los dispositivos médicos. Específicamente, los procesos de mecanizado CNC de 3, 4 y 5 ejes ofrecen características técnicas distintas que se adaptan a diversos escenarios de producción y requisitos de producto. Sin embargo, al seleccionar equipos, muchas empresas manufactureras —a menudo debido a una comprensión incompleta de las tecnologías de mecanizado multieje— se encuentran con problemas como la incompatibilidad de equipos, costos de producción excesivos, precisión de mecanizado insuficiente y baja eficiencia de producción. Este artículo ofrece un análisis en profundidad de las principales diferencias, ventajas y limitaciones del mecanizado CNC de 3, 4 y 5 ejes, junto con un enfoque racional para la selección de equipos, para ayudar a los fabricantes a adaptar con precisión las soluciones de mecanizado a sus necesidades.
¿Qué es el CNC de 3 ejes y por qué se considera la solución principal para el mecanizado de precisión fundamental?

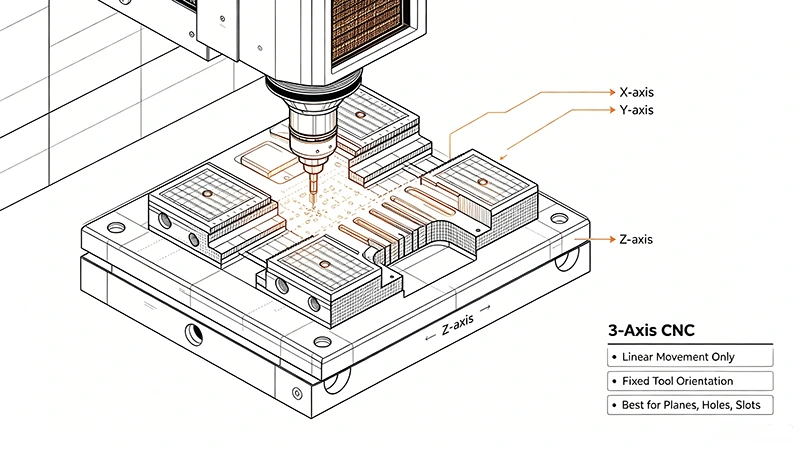

El mecanizado CNC de 3 ejes es la forma más fundamental y ampliamente utilizada de mecanizado de control numérico. Se basa en tres ejes lineales (X, Y y Z) para ejecutar operaciones de mecanizado, correspondientes al movimiento lineal en las direcciones izquierda-derecha, adelante-atrás y arriba-abajo. A lo largo del proceso, la orientación de la herramienta permanece fija y el corte procede de arriba hacia abajo, lográndose la remoción de material y la conformación de la pieza mediante el movimiento lineal a lo largo de estos tres ejes.
Ventajas del CNC de 3 ejes
Las principales ventajas del mecanizado CNC de 3 ejes son significativas. El equipo presenta una estructura simple, bajos costos de adquisición y mantenimiento, y una lógica de programación sencilla, lo que facilita su dominio por parte de los operadores. Su alta versatilidad la convierte en la opción óptima para el mecanizado de superficies planas estándar, escalones, ranuras, agujeros pasantes, cavidades y piezas con superficies curvas simples.
Limitaciones del CNC de 3 ejes
Sin embargo, el mecanizado de 3 ejes también tiene limitaciones distintas. La falta de capacidades de ajuste rotacional significa que las piezas o componentes complejos, de forma irregular y con características de múltiples ángulos requieren un desmontaje y reposicionamiento repetidos. Esto no solo reduce drásticamente la eficiencia de producción, sino que también introduce errores de posicionamiento debido a configuraciones repetidas, lo que puede comprometer la precisión general del mecanizado y hacer que el proceso no sea adecuado para la producción de componentes complejos de alta precisión.
¿Qué es el CNC de 4 ejes y por qué se considera que la configuración de 4 ejes es una mejora para el mecanizado de piezas complejas?

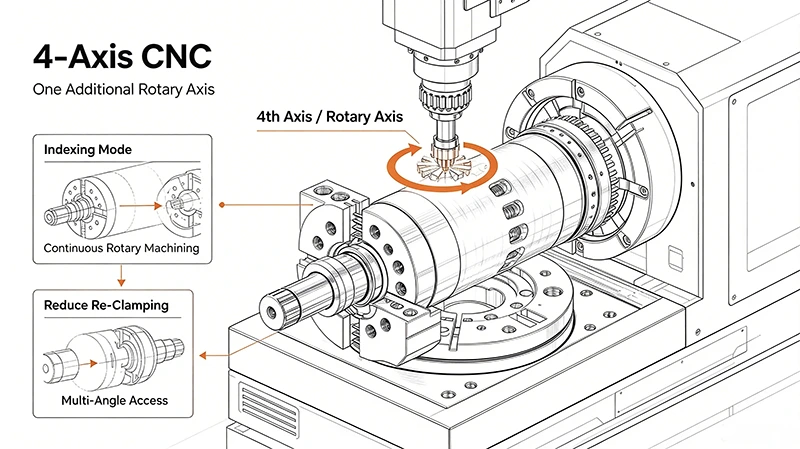

El mecanizado CNC de 4 ejes es un proceso mejorado que añade un eje rotatorio independiente a la configuración lineal estándar de tres ejes. Su avance clave reside en la capacidad de rotar y ajustar la pieza de trabajo en múltiples ángulos, superando eficazmente las limitaciones del mecanizado de tres ejes en cuanto a la flexibilidad angular; Es particularmente adecuado para procesar piezas complejas como componentes cilíndricos, anulares y poliédricos.
Dos métodos principales para el mecanizado de los cuatro lados actualmente en el mercado
Actualmente, el mecanizado de 4 ejes en la industria se divide principalmente en dos categorías: mecanizado indexado y mecanizado simultáneo de 4 ejes. El mecanizado indexado implica posicionar y bloquear el eje rotatorio de antemano, y las operaciones de corte subsiguientes se realizan mediante los tres ejes lineales; este método se utiliza principalmente para el mecanizado de piezas regulares con múltiples agujeros, ranuras o superficies planas. En contraste, el mecanizado simultáneo de 4 ejes permite que el eje rotatorio opere dinámicamente en sincronización con los tres ejes lineales sin bloqueo, lo que permite el mecanizado integrado de geometrías complejas como palas helicoidales y ranuras curvas.
Ventajas del CNC de 4 ejes
En comparación con el mecanizado de 3 ejes, el mecanizado CNC de 4 ejes reduce significativamente la cantidad de configuraciones de piezas de trabajo, lo que aumenta la eficiencia y minimiza los errores asociados con el posicionamiento repetido; También permite la producción de piezas complejas y multiángulo que son difíciles de mecanizar utilizando métodos de 3 ejes.
Limitaciones del CNC de 4 ejes
Sin embargo, este proceso está equipado con un solo eje de rotación, lo que limita los grados de libertad para el ajuste de la orientación de la herramienta; En consecuencia, se enfrenta a limitaciones de mecanizado al tratar con estructuras complejas y de alta precisión, como superficies espaciales intrincadas, geometrías de cavidades profundas y planos inclinados de forma irregular, y no puede lograr un conformado de precisión integrado.
¿Qué es el CNC de 5 ejes? ¿Por qué se considera que el mecanizado de 5 ejes es el proceso central para la fabricación de alta gama, compleja y de precisión?

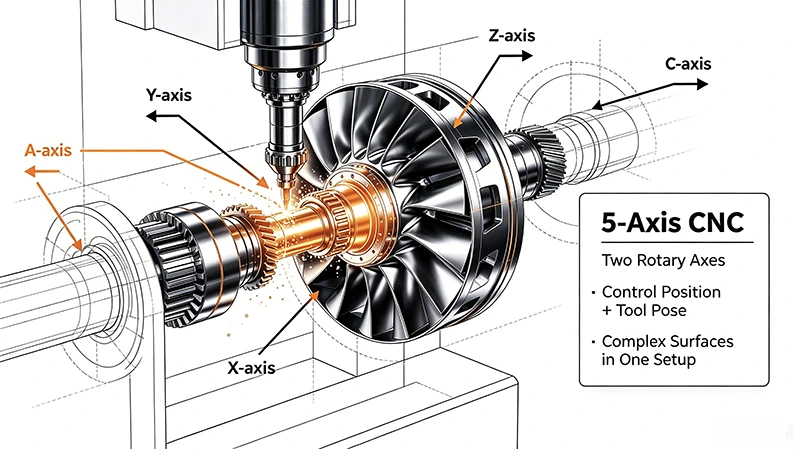

La tecnología CNC de cinco ejes representa una capacidad central de alta gama en el campo del mecanizado de precisión. Se basa en los ejes lineales estándar X, Y y Z añadiendo dos ejes rotatorios. Estos ejes rotatorios se pueden configurar en el extremo de la herramienta, en el extremo de la pieza de trabajo o en una combinación de ambos, dando lugar a tres tipos principales de equipos de cinco ejes: cabezal giratorio doble, mesa giratoria doble y sistemas híbridos de cabezal giratorio/mesa giratoria, que cubren de manera integral una amplia gama de aplicaciones de mecanizado de alta gama.
La principal ventaja transformadora del mecanizado de cinco ejes reside en la mejora integral de las dimensiones de mecanizado. Mientras que los sistemas de tres y cuatro ejes controlan solo la posición de la herramienta, el CNC de cinco ejes permite el control simultáneo y preciso tanto de la posición de la herramienta como de su orientación de inclinación. Esto permite que la herramienta mantenga un contacto óptimo con superficies curvas complejas y geometrías irregulares, logrando operaciones de corte sin puntos ciegos.
Ventajas del CNC de 5 ejes

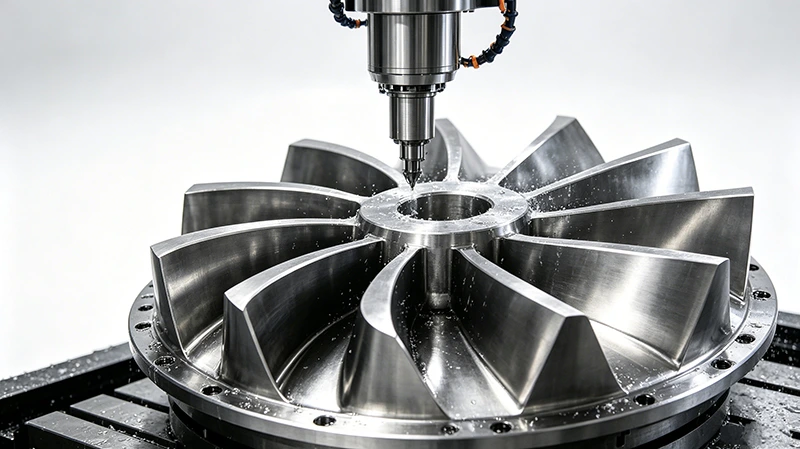

Con una flexibilidad de mecanizado excepcional, la tecnología CNC de 5 ejes permite la producción eficiente de componentes de alta gama caracterizados por geometrías complejas y tolerancias estrictas, como impulsores, piezas estructurales aeroespaciales, moldes de precisión, juntas robóticas y componentes avanzados de dispositivos médicos.
Permite el mecanizado integrado de múltiples caras y características en una sola configuración, eliminando por completo los errores y las pérdidas de eficiencia asociadas con la sujeción repetida. Además, optimiza los ángulos de corte para reducir el desgaste de la herramienta y mejorar el acabado superficial, al tiempo que mitiga eficazmente el riesgo de colisiones entre el husillo, el portaherramientas y el dispositivo de fijación, mejorando así significativamente tanto la seguridad del mecanizado como la precisión de las piezas terminadas.
Limitaciones del CNC de 5 ejes
Por el contrario, el mecanizado de cinco ejes implica mayores barreras técnicas; la estructura del equipo y la lógica de programación son más complejas, y el proceso depende en gran medida de la tecnología de postprocesamiento especializada y de los sistemas de simulación de prevención de colisiones. Esto impone exigencias extremadamente altas al mantenimiento de los equipos y a la pericia profesional del personal técnico, lo que resulta en costos de producción y de equipos relativamente más altos.

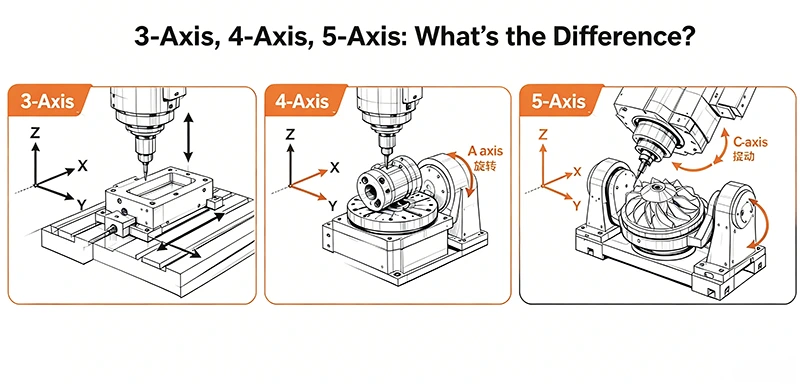

¿Cómo elegir entre mecanizado de 3, 4 y 5 ejes?
En la fabricación de precisión, un mayor número de ejes o una tecnología más avanzada no necesariamente equivalen a la mejor opción para las necesidades de producción; el principio fundamental de una selección informada es "alineación de la aplicación, optimización de costes y maximización de la eficiencia". El uso indiscriminado de equipos de alto eje para piezas básicas desperdicia recursos y dispara los costos de producción, mientras que el uso de equipos de bajo eje para piezas complejas conduce a una precisión deficiente y una capacidad de producción insuficiente.
Para piezas estandarizadas con geometrías simples, como superficies planas, agujeros pasantes y cavidades convencionales, el mecanizado CNC de 3 ejes cumple plenamente con los requisitos de producción y ofrece la mejor relación costo-rendimiento. Para piezas moderadamente complejas que requieren mecanizado multiángulo, como componentes cilíndricos o poliédricos, el CNC de 4 ejes es la opción preferida, ya que equilibra la eficiencia y el costo. Para piezas de alta precisión con formas irregulares, superficies curvas complejas, tolerancias estrictas o elementos estructurales integrados, el mecanizado CNC de 5 ejes es esencial para garantizar la calidad del producto y la estabilidad del proceso.
En general, gracias a su excepcional precisión de mecanizado, flexibilidad y versatilidad, la tecnología CNC de 5 ejes satisface las demandas de producción de la gran mayoría de piezas de alta precisión y gran complejidad. Sirve como tecnología habilitadora central para la fabricación de precisión de alta gama y representa una dirección estratégica clave para la transformación y modernización de la industria manufacturera.
