Definición de rugosidad superficial
En el campo de la fabricación mecánica, la rugosidad superficial es un indicador técnico fundamental para evaluar la precisión del mecanizado y determinar la calidad del producto; dicta directamente la precisión del ajuste, la vida útil, la estabilidad operativa y el rendimiento de los componentes mecánicos.
Desde el mecanizado basto en tornos convencionales hasta el pulido de ultraprecisión, los diferentes grados de rugosidad satisfacen los requisitos de producción de los componentes en diversas condiciones de funcionamiento. Controlar con precisión los parámetros de rugosidad y seleccionar los procesos de mecanizado adecuados son pasos críticos para que la industria de fabricación mecánica mejore la calidad, reduzca los costos y optimice el rendimiento del producto.

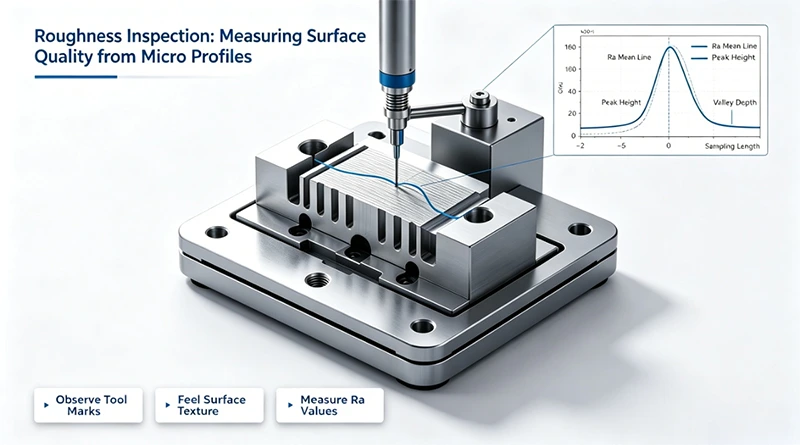

En el mecanizado en torno mecánico, la rugosidad de la superficie se evalúa principalmente utilizando el valor Ra. Los estándares de la industria cubren un rango de Ra 6.3 a Ra 0.012; los valores más bajos indican una superficie más lisa y una mayor precisión de mecanizado, lo que a su vez aumenta la complejidad del proceso de mecanizado y los costos de producción.

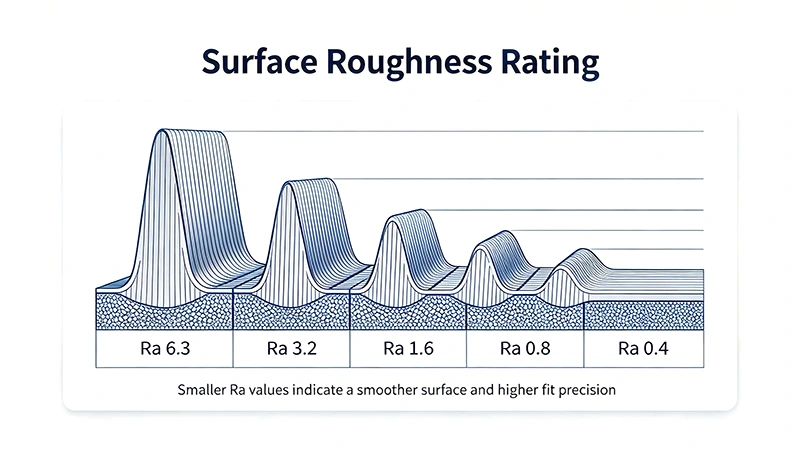

Entre estos, Ra 6.3, Ra 3.2, Ra 1.6, Ra 0.8 y Ra 0.4 son los cinco grados más fundamentales y comúnmente utilizados en el mecanizado de tornos. Se pueden evaluar rápidamente mediante inspección visual y tacto, lo que los hace adecuados para la gran mayoría de escenarios de mecanizado de componentes estándar.
Con respecto a las características sensoriales y de proceso de estos grados básicos de rugosidad:
Las superficies Ra 6.3 exhiben marcas de torneado distintivas; Este grado tiene bajos requisitos de mecanizado y se usa típicamente para secciones de transición o áreas no críticas que no requieren ajustes de acoplamiento específicos.
Las superficies Ra 3.2 muestran marcas de torneado significativamente más tenues y una planitud mejorada, cumpliendo completamente con los requisitos de ensamblaje para componentes de transmisión estándar como poleas y engranajes.
Las superficies Ra 1.6 representan un grado de precisión de alta calidad; si bien las marcas de la superficie son visibles a simple vista, la superficie se siente suave al tacto. Es la opción preferida para escenarios de ensamblaje de precisión, como la instalación de cojinetes, ajustes de transición y ajustes de interferencia, lo que garantiza un acoplamiento preciso de los componentes y un ensamblaje suave. Las superficies Ra 0.8 no muestran marcas evidentes a simple vista, aunque la dirección de las trazas de mecanizado puede ser discernible; este acabado requiere un proceso de rectificado basto y se usa comúnmente para estructuras de centrado y superficies de contacto deslizantes.
Las superficies Ra 0.4 están prácticamente libres de marcas de mecanizado y se logran mediante rectificado fino, lo que las hace adecuadas para aplicaciones de alta precisión, como superficies de contacto de bolas móviles.

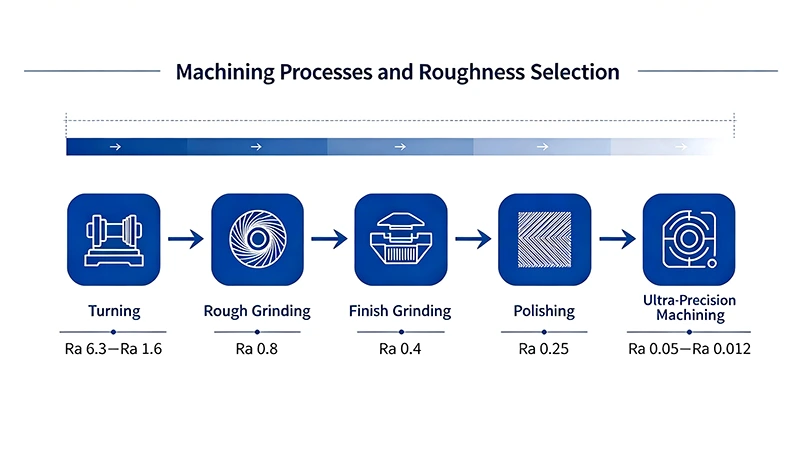

El mecanizado estándar en torno puede lograr de manera consistente un acabado Ra 1.6. La producción de componentes Ra 0.8 requiere un control estricto de los parámetros de mecanizado; esto no solo extiende el tiempo de mecanizado y aumenta la tasa de desperdicio, sino que también exige un mayor nivel de habilidad del operador.
Para aplicaciones de ultra alta precisión, los niveles de rugosidad inferiores a Ra 0.4 requieren rectificado fino, pulido o procesos de mecanizado de ultra precisión. Mediante el control preciso de la exactitud del mecanizado, el acondicionamiento oportuno de la muela abrasiva, la estabilización de la temperatura del refrigerante y la optimización de la velocidad de avance, la rugosidad de la superficie de la pieza de trabajo puede alcanzar niveles que van desde Ra 0,25 hasta Ra 0,05.
Las piezas de trabajo con una rugosidad Ra 0,25 exhiben una excelente resistencia al desgaste, la corrosión y la fatiga, lo que las hace ampliamente adecuadas para aplicaciones de carga pesada y alta frecuencia, como camisas de cilindros, paredes de cilindros de motores, cabezales de máquinas herramienta de precisión y conjuntos de manguitos de eje.
Las piezas de trabajo con una rugosidad Ra 0,05 presentan un coeficiente de fricción extremadamente bajo; Son ideales para componentes de transmisión complejos, como superficies de contacto de rodamientos, bolas y husillos, donde reducen eficazmente la fricción operativa y mejoran la estabilidad de la transmisión (lo que representa el nivel de precisión más alto de la industria).
Un acabado de rugosidad Ra 0.012 se aplica principalmente a componentes de metrología de ultraprecisión, como bloques patrón estándar.

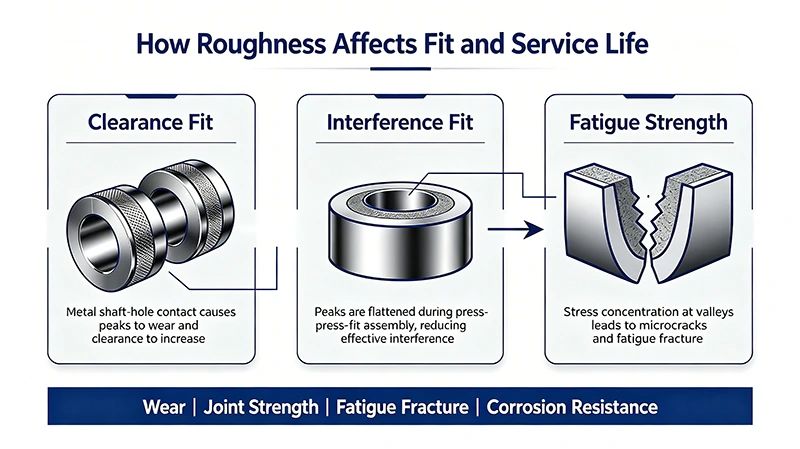

¿Cómo afecta la rugosidad de la superficie al rendimiento de un componente?
La rugosidad de la superficie no solo determina la suavidad visual de un componente, sino que también juega un papel decisivo en su rendimiento operativo general, sirviendo como un factor clave que influye en la calidad del funcionamiento de toda la máquina.
Primero, en los ajustes de holgura, las superficies rugosas presentan numerosos picos microscópicos. Durante el movimiento relativo entre las piezas de acoplamiento, estos picos se desgastan rápidamente, lo que provoca que la holgura se ensanche continuamente; esto altera fundamentalmente la naturaleza del ajuste y compromete la precisión operativa.
En segundo lugar, para los componentes de ajuste por interferencia, las irregularidades de la superficie conducen al aplastamiento y aplanamiento de los picos de la superficie durante el proceso de ajuste a presión. Esto reduce significativamente la interferencia efectiva, debilitando así la estanqueidad de la conexión y la estabilidad estructural del conjunto.
Al mismo tiempo, la rugosidad impacta directamente en la resistencia al desgaste, la resistencia a la corrosión y la resistencia a la fatiga. Una mayor rugosidad aumenta la resistencia a la fricción durante el movimiento relativo y acelera el desgaste, lo que no solo reduce la capacidad de respuesta operativa, sino que también aumenta el consumo de energía.
Con respecto a la resistencia a la corrosión, los valles en una superficie rugosa tienden a atrapar la humedad y los agentes corrosivos, acelerando la penetración del óxido superficial y acortando la vida útil del componente. Además, las microindentaciones superficiales pueden desencadenar una concentración de tensiones severa. Bajo cargas alternas o cíclicas, las microfisuras se originan fácilmente en estos puntos de concentración de tensiones, lo que eventualmente conduce a fallas por fatiga y compromete significativamente la seguridad operativa y la longevidad.
¿Cuáles son los principios para seleccionar la rugosidad de la superficie?
Para equilibrar la calidad del producto con la rentabilidad de la fabricación, la industria ha establecido principios estandarizados para seleccionar los valores de rugosidad de la superficie.
1. La pauta general para seleccionar los valores de rugosidad es "cumplir con los requisitos técnicos priorizando los valores de rugosidad más altos" (es decir, el acabado más grueso que sea suficiente). Este enfoque permite el control racional de la precisión del mecanizado, reduciendo costos y aumentando la eficiencia, sin comprometer el rendimiento operativo.
2. Específicamente, las superficies de trabajo requieren valores de rugosidad más bajos que las superficies que no son de trabajo, y se exige mayor precisión para las áreas críticas de soporte de carga e interfaces de acoplamiento.
3. Las superficies de fricción requieren mayor precisión que las superficies sin fricción; además, los estándares para superficies de fricción rodante son más estrictos que los de superficies de fricción deslizante.
4. Con respecto a la coincidencia de la precisión de ajuste, cuanto menor sea la holgura en un ajuste con holgura, menor será el valor de rugosidad requerido; de manera similar, cuanto mayor sea la carga en un ajuste de interferencia, más estricto será el requisito de suavidad de la superficie. En general, los estándares de precisión de rugosidad para ajustes con holgura son generalmente más altos que los de ajustes con interferencia.
5. Además, la rugosidad de la pieza debe estar alineada con el grado de precisión dimensional; para un tipo de ajuste dado, cuanto menores sean las dimensiones de la pieza, más estrictos serán los requisitos de rugosidad.
6. Dentro del mismo grado de precisión, los estándares de rugosidad para piezas de tamaño pequeño y piezas de tipo eje son más altos que los de piezas de tamaño grande y piezas de tipo orificio; este patrón es particularmente evidente en piezas de alta precisión que van desde IT5 hasta IT8.
7. Además, para áreas específicas propensas a la concentración de tensiones, como aquellas sometidas a cargas cíclicas o que presentan filetes y ranuras internas, se deben seleccionar valores de rugosidad más bajos para mitigar el riesgo de fractura por fatiga.

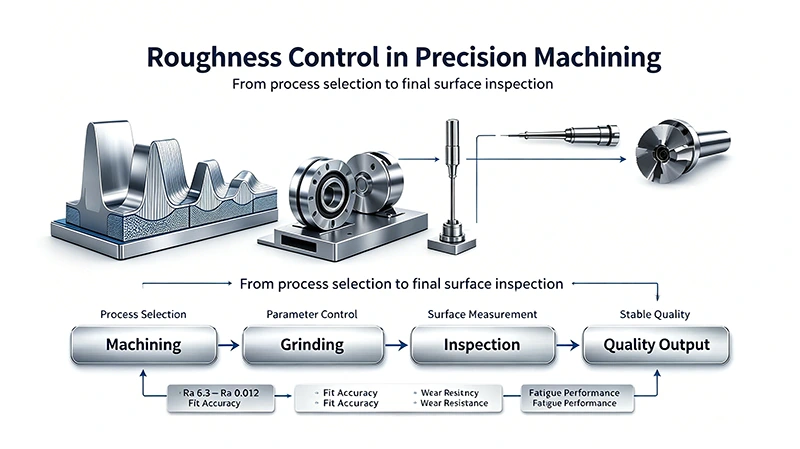

El control preciso de la rugosidad superficial es un requisito esencial para el perfeccionamiento del mecanizado mecánico. A medida que las industrias de equipos de alta gama y fabricación de precisión evolucionan rápidamente, impulsando demandas de mercado cada vez mayores en cuanto a precisión, estabilidad y durabilidad de los componentes, las empresas deben estandarizar la clasificación y aplicación de la rugosidad, optimizar los parámetros de mecanizado y alinear con precisión las especificaciones de rugosidad con las condiciones operativas específicas. Lograr un equilibrio óptimo entre la mejora de la calidad, el aumento de la eficiencia y la reducción de costos ayudará a impulsar la industria de fabricación mecánica hacia la alta precisión, la alta calidad y la alta eficiencia.
¿Por qué elegir Songfei Precision?
Como especialista profundamente arraigado en el campo del mecanizado de precisión, Songfei Precision ha cultivado una amplia experiencia en procesos de fabricación de componentes a lo largo de muchos años, poseyendo capacidades técnicas maduras y una rica experiencia práctica en el logro de una amplia gama de especificaciones de rugosidad superficial.
Aprovechando un sistema de fabricación refinado, procesos de mecanizado CNC maduros y protocolos de control de calidad rigurosos, la empresa gestiona con precisión los estándares de rugosidad superficial en todo el espectro, desde acabados estándar Ra 6.3 hasta acabados de ultraprecisión Ra 0.05. Adaptamos con precisión los métodos de mecanizado adecuados —como torneado, rectificado y superacabado— a los requisitos específicos en función de los escenarios de montaje, los tipos de ajuste y las condiciones de carga.
Para áreas críticas de componentes —incluidos los ajustes de cojinetes, las superficies de contacto deslizantes, las superficies de desgaste de carga pesada y los mecanismos de transmisión de precisión— nos adherimos estrictamente a los principios de selección de rugosidad. Al controlar con precisión parámetros clave como las velocidades de avance, las temperaturas del refrigerante y la precisión del equipo, prevenimos eficazmente problemas como el desgaste prematuro, los ajustes flojos y la falla por fatiga causados por una rugosidad superficial deficiente.
Impulsada por un control de precisión constante, estándares de proceso rigurosos y un sistema de inspección de calidad estricto, Songfei Precision ofrece resultados de fabricación de alta precisión, altamente estables y de alto rendimiento, proporcionando constantemente soluciones de mecanizado de precisión superiores y confiables para diversos equipos mecánicos y componentes de automatización.
